LK-FCPD InGaAs ਫੋਟੋਡਿਟੈਕਟਰ
- ਵਾਈਡ ਬੈਂਡਵਿਡਥ
- ਇਨਕਾਰਪੋਰੇਟਿਡ ਬਿਆਸ-ਟੀ
- O/E ਹਾਈਬ੍ਰਿਡ ਏਕੀਕ੍ਰਿਤ
- ਘੱਟ ਸ਼ੋਰ, ਬਰਾਡਬੈਂਡ
- ਐਸਐਮਏ ਕੁਨੈਕਟਰ
- ਘੱਟ ਡਾਰਕ ਕਰੰਟ, ਉੱਚ ਸਿਗਨਲ-ਟੂ-ਆਇਸ ਅਨੁਪਾਤ।
- ਸਮਾਲ ਫਾਰਮ ਫੈਕਟਰ।
ਉਤਪਾਦ ਵੇਰਵਾ
ਫਾਈਬਰ-ਕਪਲਡ ਫੋਟੋਡਿਟੇਕਟਰ (FCPD) ਇੱਕ ਉੱਨਤ ਆਪਟੋਇਲੈਕਟ੍ਰੋਨਿਕ ਹਾਈਬ੍ਰਿਡ ਸਿਸਟਮ ਹੈ, ਜਿਸ ਵਿੱਚ ਇੱਕ ਬ੍ਰੌਡਬੈਂਡ ਇੰਡੀਅਮ ਗੈਲੀਅਮ ਆਰਸੇਨਾਈਡ (InGaAs) ਫੋਟੋਡੀਓਡ ਸ਼ਾਮਲ ਹੈ। InGaAs PIN ਫੋਟੋਡਿਓਡ ਨੂੰ 1000 ਤੋਂ 1650 ਨੈਨੋਮੀਟਰਾਂ ਤੱਕ ਦੀ ਤਰੰਗ-ਲੰਬਾਈ ਦਾ ਜਵਾਬ ਦੇਣ ਲਈ ਤਿਆਰ ਕੀਤਾ ਗਿਆ ਹੈ। LK-FCPD 1 ਗੀਗਾਹਰਟਜ਼, 2.5 ਗੀਗਾਹਰਟਜ਼ ਦੀ ਬੈਂਡਵਿਡਥ ਪ੍ਰਦਾਨ ਕਰਨ ਦੇ ਸਮਰੱਥ ਹੈ, ਅਤੇ 8 ਗੀਗਾਹਰਟਜ਼ ਦੀ ਵੱਧ ਤੋਂ ਵੱਧ ਬੈਂਡਵਿਡਥ ਸਮਰੱਥਾ ਦੇ ਨਾਲ ਅਨੁਕੂਲਿਤ ਹੱਲ ਪੇਸ਼ ਕਰਦਾ ਹੈ। ਡਿਵਾਈਸ +5-ਵੋਲਟ ਸਪਲਾਈ ਵੋਲਟੇਜ ਦੁਆਰਾ ਸੰਚਾਲਿਤ ਹੈ ਅਤੇ ਆਪਟੀਕਲ ਇਨਪੁਟ ਲਈ ਇੱਕ ਸਟੈਂਡਰਡ FC (ਫੇਸ-ਸੰਪਰਕ) ਫਾਈਬਰ-ਆਪਟਿਕ ਕਨੈਕਟਰ ਨਾਲ ਲੈਸ ਹੈ। ਰੇਡੀਓ ਫ੍ਰੀਕੁਐਂਸੀ (RF) ਆਉਟਪੁੱਟ ਨੂੰ ਇੱਕ SMA- ਅਨੁਕੂਲ ਕਨੈਕਟਰ ਦੁਆਰਾ ਸਹੂਲਤ ਦਿੱਤੀ ਜਾਂਦੀ ਹੈ, ਜੋ ਕਿ 50 ohms ਨਾਲ ਮੇਲ ਖਾਂਦਾ ਹੈ।
LK-FCPD ਹਲਕਾ ਹੈ, 15 ਗ੍ਰਾਮ ਤੋਂ ਘੱਟ, ਜੋ ਕਿ ਘੱਟੋ-ਘੱਟ ਪੁੰਜ ਦੀ ਲੋੜ ਵਾਲੇ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ ਫਾਇਦੇਮੰਦ ਹੈ। ਡਿਵਾਈਸ ਖਤਰਨਾਕ ਪਦਾਰਥਾਂ ਦੀ ਪਾਬੰਦੀ (RoHS) ਡਾਇਰੈਕਟਿਵ 2.0 ਦੀ ਪਾਲਣਾ ਕਰਦੀ ਹੈ, ਇਹ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ ਕਿ ਇਹ ਸਖ਼ਤ ਵਾਤਾਵਰਣ ਅਤੇ ਸੁਰੱਖਿਆ ਨਿਯਮਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦਾ ਹੈ।
ਤਕਨੀਕੀ ਨਿਰਧਾਰਨ
| ਆਮ ਅਤੇ ਸੰਪੂਰਨ ਅਧਿਕਤਮ ਰੇਟਿੰਗ | ||||
|---|---|---|---|---|
| ਪੈਰਾਮੀਟਰ | ਸਿਮ. | ਦੀ ਕਿਸਮ | ਰੇਟਿੰਗ | ਯੂਨਿਟ |
| ਸਟੋਰੇਜ ਤਾਪਮਾਨ ਸੀਮਾ ਹੈ | Tਐਸ.ਟੀ.ਜੀ. | -45 ～ +85 | -55 ～ +100 | ℃ |
| ਓਪਰੇਟਿੰਗ ਕੇਸ ਤਾਪਮਾਨ ਸੀਮਾ | TC | 25 | -40 ～ +70 | ℃ |
| ਪੱਖਪਾਤ ਵੋਲਟੇਜ | VR | +5 | +4.75 ～ +5.25 | V |
| ਆਪਟੀਕਲ ਇਨਪੁਟ ਪਾਵਰ | ਪਿੰਨ | 0 | +5 | ਡੀਬੀਐਮ |
| ਬਰਨ-ਆਊਟ ਆਪਟੀਕਲ ਪਾਵਰ | PB | - | + 13 | ਡੀਬੀਐਮ |
| ਲੀਡ ਸੋਲਡਰਿੰਗ ਤਾਪਮਾਨ | Tp | 280 (10s) | 330 (10s) | ℃ |
| ਇਲੈਕਟ੍ਰੀਕਲ / ਆਪਟੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ (ਟੀC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| ਪੈਰਾਮੀਟਰ | ਸਿਮ | ਟੈਸਟ ਦੀ ਸਥਿਤੀ | ਪੈਰਾਮੀਟਰ ਮੁੱਲ | ਯੂਨਿਟ | |||
| ਵੇਵ ਲੰਬਾਈ ਰੇਂਜ | λ | - | 1000 ਤੋਂ 1650 ਈ | nm | |||
| ਬਾਰੰਬਾਰਤਾ ਸੀਮਾ | - | - | ਐਲ ਬੈਂਡ | ਐੱਸ ਬੈਂਡ | CM | - | |
| ਛੋਟਾ ਸਿਗਨਲ ਬੈਂਡਵਿਡਥ | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| ਜ਼ਿੰਮੇਵਾਰੀ | Re | VR =+5V, ਪੀin =1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ਏ / ਡਬਲਯੂ |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| ਐਪਲੀਟਿਊਡ ਸਮਤਲਤਾ | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| ਆਉਟਪੁੱਟ VSWR | ਵੀ ਐਸ ਡਬਲਿਊ ਆਰ | - | ≤ 2 | ≤ 2.2 | - | ||
| ਸੰਤ੍ਰਿਪਤ ਆਪਟੀਕਲ ਪਾਵਰ | Ps | VR = +5 V, λ = 1550 nm ਏਸੀ ਮੋਡਿਊਲੇਟਡ |
+5 | ਡੀਬੀਐਮ | |||
| ਸੰਤ੍ਰਿਪਤ ਆਰਐਫ ਆਉਟਪੁੱਟ ਪਾਵਰ | Pਬਾਹਰ | - | -10 | ਡੀਬੀਐਮ | |||
| ਡਾਰਕ ਕਰੰਟ | ID | - | ≤10 | nA | |||
| ਆਉਟਪੁੱਟ ਰੋਕ | RL | - | 50 | Ω | |||
● ਆਮ ਜਵਾਬ ਵਕਰ

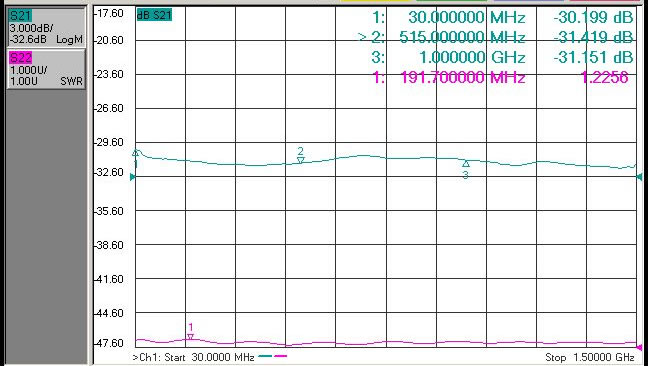

ਅੰਜੀਰ . 1 L- ਬੈਂਡ FCPD InGaAs ਫੋਟੋਡਿਟੈਕਟਰ ਫ੍ਰੀਕੁਐਂਸੀ ਰਿਸਪਾਂਸ
ਅੰਜੀਰ . 2 S- ਬੈਂਡ FCPD InGaAs ਫੋਟੋਡਿਟੈਕਟਰ ਫ੍ਰੀਕੁਐਂਸੀ ਰਿਸਪਾਂਸ

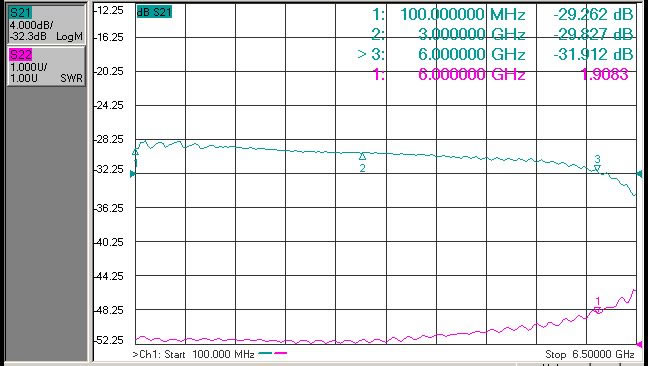

ਅੰਜੀਰ . 3 C- ਬੈਂਡ FCPD InGaAs ਫੋਟੋਡਿਟੈਕਟਰ ਫ੍ਰੀਕੁਐਂਸੀ ਰਿਸਪਾਂਸ
●ਮਾਪ ਅਤੇ ਪਿੰਨ (ਇਕਾਈ: mm[ਇੰਚ])
ਆਪਟੀਕਲ ਕਨੈਕਟਰ: ਐਫਸੀ (ਫੇਸ-ਸੰਪਰਕ) ਫਾਈਬਰ-ਆਪਟਿਕ ਕਨੈਕਟਰ
RF ਕਨੈਕਟਰ: SMA
●ਆਦੇਸ਼ ਜਾਣਕਾਰੀ
ਸ਼ੀਟ 1:
| ਕੋਡ | ਐਨਾਲਾਗ ਬੈਂਡਵਿਡਥ |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | ਕਸਟਮਾਈਜ਼ੇਸ਼ਨ ( ≦ 8GHz ) |
● ਸਾਵਧਾਨੀਆਂ
ਇਸ ਨੂੰ ਆਪਟੋ-ਸਰਕਟ ਨਾਲ ਕਨੈਕਟ ਕਰਨ ਤੋਂ ਪਹਿਲਾਂ ਯਕੀਨੀ ਬਣਾਓ ਕਿ ਫਾਈਬਰ ਕਪਲਿੰਗ ਪਹਿਲੂ ਸਾਫ਼ ਹੈ।
RF ਇੰਟਰਫੇਸ ਅਤੇ ਆਪਟੀਕਲ ਇੰਟਰਫੇਸ ਨੂੰ ਡਸਟ ਕੈਪ ਨਾਲ ਕਵਰ ਕੀਤਾ ਜਾਵੇਗਾ ਜਦੋਂ ਵਰਤੋਂ ਵਿੱਚ ਨਾ ਹੋਵੇ।
ਸਟੋਰੇਜ, ਆਵਾਜਾਈ ਵਿੱਚ ਢੁਕਵੀਂ ESD ਸੁਰੱਖਿਆ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ
ਸਾਡੇ ਸਾਰੇ ਸਟੈਂਡਰਡ ਫੋਟੋਡਿਟੈਕਟਰਾਂ ਨੂੰ ਮੋਡੀਊਲ ਵਿੱਚ ਅਨੁਕੂਲਿਤ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ！
ਐਪਲੀਕੇਸ਼ਨ
ਰਾਡਾਰ ਜਾਣਕਾਰੀ ਪ੍ਰੋਸੈਸਿੰਗ
ਇਲੈਕਟ੍ਰਾਨਿਕ ਯੁੱਧ
ਐਂਟੀਨਾ ਮਾਪ
ਫਾਈਬਰ ਆਪਟਿਕ ਸੰਚਾਰ
ਸੁਰੱਖਿਆ ਅਤੇ ਨਿਗਰਾਨੀ
