LK-HHPD ਹਾਈ ਸਪੀਡ InGaAs ਫੋਟੋਡਿਟੈਕਟਰ

  • ਵਾਈਡ ਬੈਂਡਵਿਡਥ, ਹਾਈ ਸਪੀਡ
  • ਉੱਚ ਜਵਾਬਦੇਹੀ
  • ਇਨਕਾਰਪੋਰੇਟਿਡ ਬਿਆਸ-ਟੀ
  • ਉੱਚ ਸੰਤ੍ਰਿਪਤਾ ਇਨਪੁੱਟ
  • ਹਰਮੇਟਿਕਲੀ ਸੀਲ, SMA ਕਨੈਕਟਰ
  • ਘੱਟ ਡਾਰਕ ਕਰੰਟ, ਉੱਚ ਸਿਗਨਲ-ਟੂ-ਆਇਸ ਅਨੁਪਾਤ।
  • ਸਮਾਲ ਫਾਰਮ ਫੈਕਟਰ।
ਪੜਤਾਲ

+ 86 29 88244373

ਉਤਪਾਦ ਵੇਰਵਾ

LK-HHPD ਇੱਕ ਹਾਈ-ਸਪੀਡ ਡਿਟੈਕਟਰ ਮੋਡੀਊਲ ਹੈ ਜੋ ਡਿਜੀਟਲ ਅਤੇ ਐਨਾਲਾਗ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ ਢੁਕਵਾਂ ਹੈ, ਜਿਸ ਵਿੱਚ ਇੱਕ InGaAs PIN ਫੋਟੋਡਾਇਓਡ ਹੈ ਜੋ 1250 ਤੋਂ 1650 nm ਤੱਕ ਦੀ ਤਰੰਗ-ਲੰਬਾਈ ਨੂੰ ਕਵਰ ਕਰਦਾ ਹੈ। ਇਹ 12 GHz ਜਾਂ 18 GHz ਬੈਂਡਵਿਡਥ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰਦਾ ਹੈ ਅਤੇ +5V ਪਾਵਰ 'ਤੇ ਚੱਲਦਾ ਹੈ। ਮੋਡੀਊਲ ਸਟੈਂਡਰਡ ਸਿੰਗਲ-ਮੋਡ 9/125μm ਫਾਈਬਰ ਦੇ ਅਨੁਕੂਲ ਹੈ ਅਤੇ 50 ohm ਇੰਪੀਡੈਂਸ ਮੈਚ ਦੇ ਨਾਲ RF ਆਉਟਪੁੱਟ ਲਈ ਇੱਕ SMA ਕਨੈਕਟਰ ਹੈ।

LK-HHPD ਉੱਚ-ਡਾਟਾ-ਰੇਟ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ ਢੁਕਵਾਂ ਹੈ, ਇਹ ਵਾਤਾਵਰਣਕ ਕਾਰਕਾਂ ਤੋਂ ਬਚਾਉਣ ਲਈ ਹਰਮੇਟਿਕ ਤੌਰ 'ਤੇ ਸੀਲ ਕੀਤਾ ਗਿਆ ਹੈ, ਭਰੋਸੇਯੋਗਤਾ ਅਤੇ ਲੰਬੀ ਉਮਰ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ। ਇਸਦਾ ਇੱਕ ਹਲਕਾ ਡਿਜ਼ਾਈਨ ਹੈ, ਜਿਸਦਾ ਭਾਰ 23 ਗ੍ਰਾਮ ਤੋਂ ਘੱਟ ਹੈ, ਜੋ ਕਿ ਪੋਰਟੇਬਲ ਜਾਂ ਸਪੇਸ-ਸੀਮਤ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ ਲਾਭਦਾਇਕ ਹੈ। ਮਾਡਿਊਲ ਖਤਰਨਾਕ ਪਦਾਰਥਾਂ ਦੀ ਪਾਬੰਦੀ (RoHS) ਨਿਰਦੇਸ਼ 2.0 ਦੀ ਪਾਲਣਾ ਵਿੱਚ ਪ੍ਰਮਾਣਿਤ ਹੈ, ਜੋ ਵਾਤਾਵਰਣ ਅਤੇ ਸੁਰੱਖਿਆ ਮਿਆਰਾਂ ਦੀ ਪਾਲਣਾ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ।

ਤਕਨੀਕੀ ਨਿਰਧਾਰਨ
ਆਮ ਅਤੇ ਸੰਪੂਰਨ ਅਧਿਕਤਮ ਰੇਟਿੰਗ
ਪੈਰਾਮੀਟਰ ਸਿਮ. ਦੀ ਕਿਸਮ ਰੇਟਿੰਗ ਯੂਨਿਟ
ਸਟੋਰੇਜ ਤਾਪਮਾਨ ਸੀਮਾ ਹੈ Tਐਸ.ਟੀ.ਜੀ. -45 ～ +85 -55 ～ +100 ℃
ਓਪਰੇਟਿੰਗ ਕੇਸ ਤਾਪਮਾਨ ਸੀਮਾ TC 25 -40 ～ +85 ℃
ਪੱਖਪਾਤ ਵੋਲਟੇਜ VR 5 +4.75 ～ +5.25 V
ਆਪਟੀਕਲ ਇਨਪੁਟ ਪਾਵਰ ਪਿੰਨ 0 + 13 ਡੀਬੀਐਮ
ਬਰਨ-ਆਊਟ ਆਪਟੀਕਲ ਪਾਵਰ PB - + 16 ਡੀਬੀਐਮ
ਲੀਡ ਸੋਲਡਰਿੰਗ ਤਾਪਮਾਨ Tp 280 (10s) 330 (10s) ℃
ਇਲੈਕਟ੍ਰੀਕਲ / ਆਪਟੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ (ਟੀC = 22 ± 3℃ )
ਪੈਰਾਮੀਟਰ ਸਿਮ ਟੈਸਟ ਦੀ ਸਥਿਤੀ ਪੈਰਾਮੀਟਰ ਮੁੱਲ ਯੂਨਿਟ
ਵੇਵ ਲੰਬਾਈ ਰੇਂਜ λ - 1000 ਤੋਂ 1650 nm
ਬਾਰੰਬਾਰਤਾ ਸੀਮਾ - - ਐਕਸ - ਬੈਂਡ ਕੁ - ਬੰਦ -
ਛੋਟਾ ਸਿਗਨਲ ਬੈਂਡਵਿਡਥ f-3dB TC = 22 ± 3℃ 0.3 ਤੋਂ 12 ਈ 0.8 ਤੋਂ 18 ਈ GHz
ਜ਼ਿੰਮੇਵਾਰੀ Re VR =+5 V, Pin = 10 ਮੈਗਾਵਾਟ λ = 1310 nm 0.75 0.75 ਏ / ਡਬਲਯੂ
      λ = 1550 nm 0.7 0.7
ਆਉਟਪੁੱਟ VSWR ਵੀ ਐਸ ਡਬਲਿਊ ਆਰ - ≤ 2 ≤ 2.2 -
ਐਪਲੀਟਿਊਡ ਸਮਤਲਤਾ A TC =-45～+85 ℃ ≤ ±1.5 dB
ਸੰਤ੍ਰਿਪਤ ਆਪਟੀਕਲ ਪਾਵਰ Ps VR =+5 V, λ = 1550 nm
ਏਸੀ ਮੋਡਿਊਲੇਟਡ		 13 ਡੀਬੀਐਮ
ਸੰਤ੍ਰਿਪਤ ਆਰਐਫ ਆਉਟਪੁੱਟ ਪਾਵਰ Pਬਾਹਰ - -10 ਡੀਬੀਐਮ
ਡਾਰਕ ਕਰੰਟ Id VR = 5 ਵੀ ≤ 10 nA
ਆਉਟਪੁੱਟ ਰੋਕ RL - 50 Ω

● ਆਮ ਜਵਾਬਦੇਹੀ ਕਰਵ

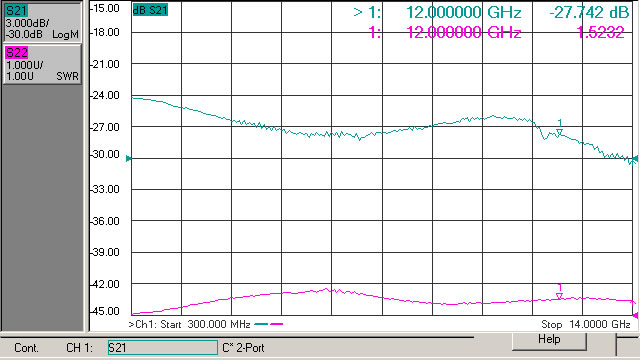

(ਚਿੱਤਰ 1 X - ਬੈਂਡ ਫੋਟੋਡਿਟੈਕਟਰ ਫ੍ਰੀਕੁਐਂਸੀ ਰਿਸਪਾਂਸ)

(ਚਿੱਤਰ 2 Ku - ਬੈਂਡ ਫੋਟੋਡਿਟੈਕਟਰ ਫ੍ਰੀਕੁਐਂਸੀ ਰਿਸਪਾਂਸ)

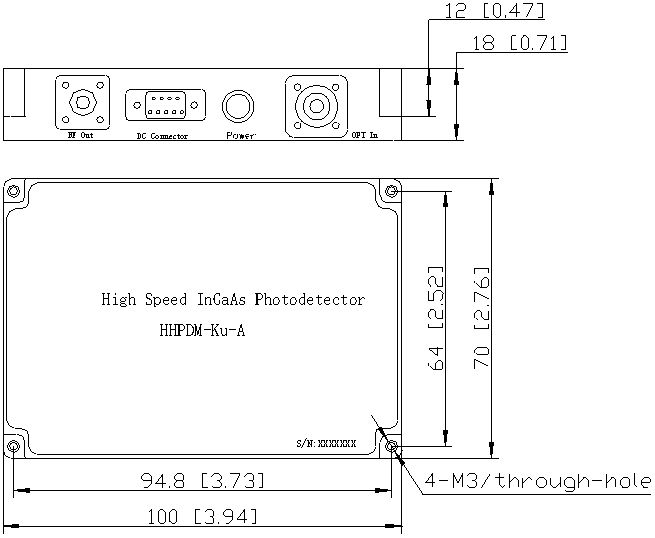

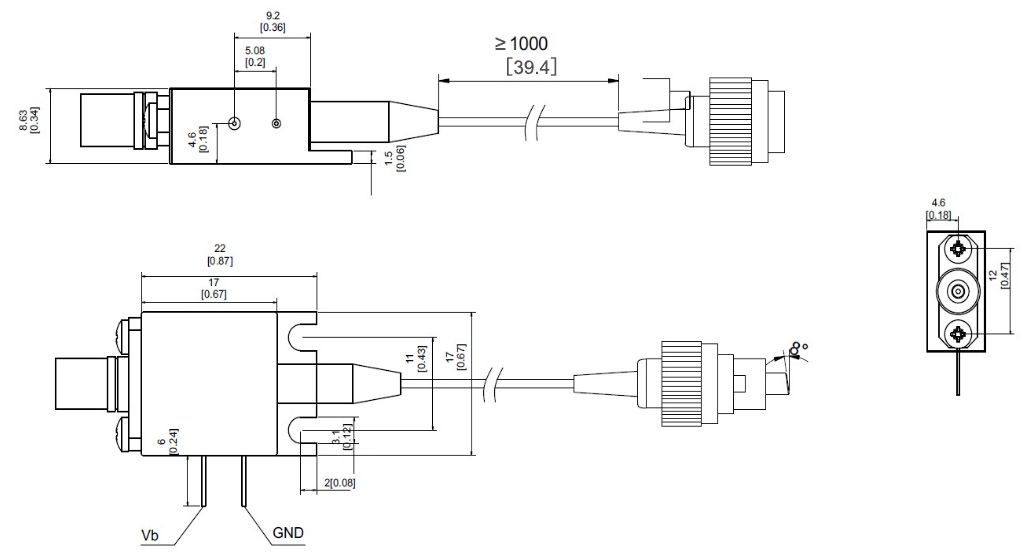

● ਮਾਪ ਅਤੇ ਪਿੰਨ (ਇਕਾਈ: ਇੰਚ)

ਆਰਐਫ ਕਨੈਕਟਰ: ਐਸਐਮਏ ਕਨੈਕਟਰ

●ਆਦੇਸ਼ ਜਾਣਕਾਰੀ

ਸ਼ੀਟ 1:

ਕੋਡ ਐਨਾਲਾਗ ਬੈਂਡਵਿਡਥ
X 0.3 ~ 12 GHz
Ku 0.8 ~ 18 GHz

ਸ਼ੀਟ 2:

ਕੋਡ ਕੁਨੈਕਟਰ ਦੀ ਕਿਸਮ ਟਿੱਪਣੀ
N ਕੋਈ ਕਨੈਕਟਰ ਨਹੀਂ ਸਿੰਗਲ-ਮੋਡ 9 / 125 μm ਫਾਈਬਰ ਪਿਗਟੇਲ
A FC / APC

● ਸਾਵਧਾਨੀਆਂ

  • ਫਾਈਬਰ ਨੂੰ ਨੁਕਸਾਨ ਤੋਂ ਬਚਣ ਲਈ ਫਾਈਬਰ ਝੁਕਣ ਦਾ ਘੇਰਾ 20mm ਤੋਂ ਘੱਟ ਨਹੀਂ ਹੈ।

  • ਇਸ ਨੂੰ ਆਪਟੋ-ਸਰਕਟ ਨਾਲ ਕਨੈਕਟ ਕਰਨ ਤੋਂ ਪਹਿਲਾਂ ਯਕੀਨੀ ਬਣਾਓ ਕਿ ਫਾਈਬਰ ਕਪਲਿੰਗ ਪਹਿਲੂ ਸਾਫ਼ ਹੈ।

  • ਸਟੋਰੇਜ, ਆਵਾਜਾਈ ਅਤੇ ਵਰਤੋਂ ਵਿੱਚ ਢੁਕਵੀਂ ESD ਸੁਰੱਖਿਆ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।

ਸਾਡੇ ਸਾਰੇ ਸਟੈਂਡਰਡ ਫੋਟੋਡਿਟੈਕਟਰਾਂ ਨੂੰ ਮੋਡੀਊਲ ਵਿੱਚ ਅਨੁਕੂਲਿਤ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ！

ਐਪਲੀਕੇਸ਼ਨ

  • ਆਪਟੀਕਲ-ਫਾਈਬਰ ਸੰਚਾਰ

  • ਰਾਡਾਰ ਜਾਣਕਾਰੀ ਪ੍ਰੋਸੈਸਿੰਗ

  • ਇਲੈਕਟ੍ਰਾਨਿਕ ਯੁੱਧ

  • ਹਾਈ-ਸਪੀਡ ਸਿਗਨਲ ਟੈਸਟ ਅਤੇ ਮਾਪ

  • ਸੁਰੱਖਿਆ ਅਤੇ ਨਿਗਰਾਨੀ
